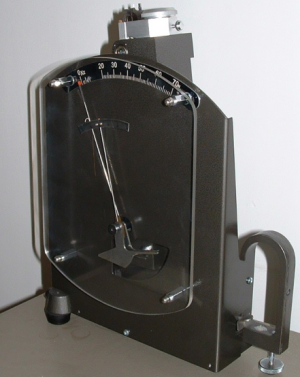

該儀器主要是根據力矩平衡測力原理，當束纖維斷裂時利用擺錘傾斜角度對試樣施加的負荷表示然後終的斷裂強力，還利用左右兩夾片間伸長的距離表示纖維束的伸長率。每完成一次試驗，即可從兩标尺上讀出拉斷該束纖維時所需的強力和斷裂前瞬間的伸長率。當束纖維在被拉斷時的強力和重量已知時，則斷裂力可以用簡單的計算方法換算成斷裂強度—比強度。該儀器測試準确度高，與成紗強力相關性好，纖維斷裂後，不會出現慣性誤動作。

1．用     途

該儀器可測定棉纖維在3．2mm隔距時的強度和伸長率；或零隔距時的強度。也可以測定其他材料（紙張、塑料、羊毛等）的強度和伸長率。

2、基本原理

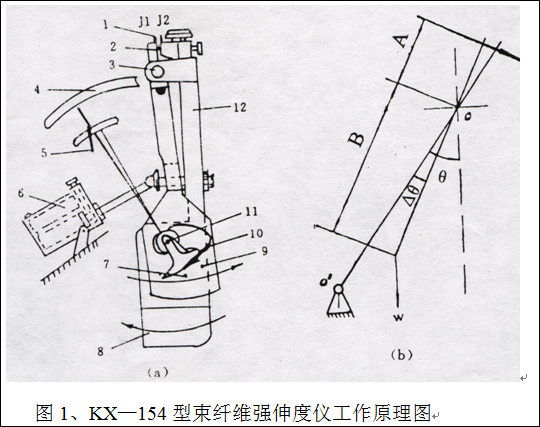

基本原理如圖1所示。

1、  夾持器（J1、J2）  2、試樣（F）  3、擺錘支點（O）  4、強力标尺   5、伸長率指針  6、緩沖器（阻尼器）

7、擺錘重心（G）  8、橫臂轉動軌迹   9、橫臂重心  10、接觸針  11、伸長率和強力指針的轉動軸（O^，）  12、橫臂

    該儀器的結構有三個特點：

2、指針借擺錘上接觸針的推動，當試樣斷裂時接觸點立即分開，因此不會出現滑脫或超限運動的現象；

3、可同時測得試樣的斷裂強力和伸長率兩項指标，并可根據需要對加載速率（N/S或KGF/S）作專門的調整。

        從儀器結構的特點可以看出，當儀器啓動後，橫臂和擺錘的總重心偏置，使橫臂繞0’轉動，擺錘重力W對O點的重力矩給束纖維加載。同時擺錘上的撥針也撥動力指針和伸長率标尺轉動。如果試樣沒有伸長，橫臂與擺錘轉過同樣的θ角度，由于纖維束受力後産生一定的伸長，擺錘将以O爲支點逆時針轉過Δθ角，所以擺錘與垂線夾角爲（θ-Δθ）。負載指示與θ-Δθ相應；伸長率指示與Δθ相應。當纖維束斷裂後，擺錘因重力作用恢複至鉛垂位置而使撥針與指針凸輪立即脫離接觸。從指針保持的位置上可讀出斷裂負載和相對伸長百分率兩項指标。其加載規律爲：

     F=      W sin（θ-Δθ）

式中：F—纖維束受到的負載；

      B—擺錘重心到錘支點O的距離；

      A—纖維夾頭受力點到擺錘支點O的距離；

      W—擺錘重量；

      θ一橫臂轉角；

      Δθ—纖維伸長引起的擺錘相對于橫臂的轉角。

   3．主要指标

       3．1．試樣夾頭總厚度： 11．8mm

       3．2．隔距片厚度：  3．2mm

       3．3．測量範圍：    斷裂負載20N— 70N       伸長率0— 50％（3．2mm隔距時）

3．4．加載速率：  10N／s;  可調

3．5．比強度修正系數：  不超出0．9一1．1的範圍

3．6．斷裂伸長率修正系數：  0.8左右

3．7．尺    寸：  寬32cm  x高39cm x厚16cm

3．8．淨    重：  10kg
