一、概況

本氣流儀在原175型氣流儀的基礎上，采用微計算機技術，實現數據數字化，使馬克隆值的校正更方便、簡單、易操作。具有重量修正功能，使取樣範圍加寬、操作速度加快，測試結果更正确。

二、主要技術指标：

1）試樣質量：7.50g—8.49g

2）容重：0.26g/cm³

3）精确度：±0.05馬克隆值（在重量修正時爲±0.1馬克隆值）

4）測試範圍：2.5~6.5馬克隆單位  （有重量修正時測試範圍：2.9~6.5馬克隆值）

5）電源：220V、50HZ、6W

6）尺寸：220×250×300mm

7）淨重：8Kg

三、原理

以一定流量的氣流通過由試樣組成的纖維塞，由于纖維比表面積不同對氣流産生的阻力大小不同，緻使氣壓傳感器所受壓差不同，通過壓力傳感器顯示出相應的馬克隆值。

四、結構

    電子氣流儀裝于一木箱中，使用時打開木箱前門，即可進行操作。

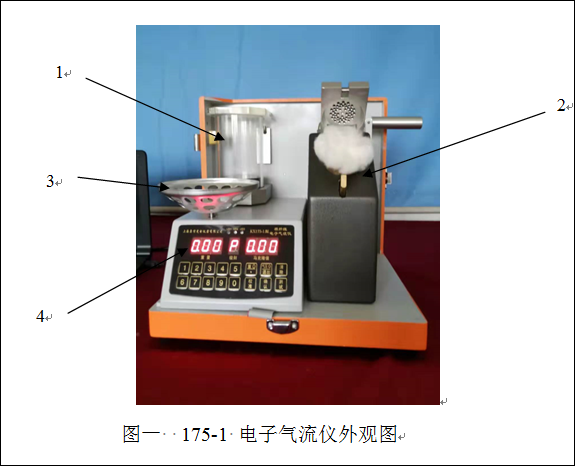

    電子氣流儀由四部分組成：儲氣筒、棉花檢測部分、稱量盤部分、電腦面闆操作部分。（如圖一）：

1、儲氣筒：筒内有一活塞（一塊上下滑動的園盤），筒壁上端有一出氣孔。它可儲存一定氣量并提供恒定的壓力。

2、棉花檢測部分：

1）磁充氣泵：向儲氣筒充氣；

2）氣過濾器：把空氣中的塵埃等濾去；

3）R1，R2兩個氣阻 ；

4）空氣開關；

5）試樣筒：有上蓋和加壓力的活力塞。

6）手柄：在前位時，使氣流接入試樣筒部分，并使活力塞上移，測試棉纖維的馬克隆值。

在後位時，使活力塞下移，打開上蓋取出棉纖維，氣壓自動回零。

3、稱量盤部分：

1）稱樣盤；注意不能放置超過20g的物體。

2）8克砝碼；

3）電子傳感器。

4、電腦面闆操作部分：

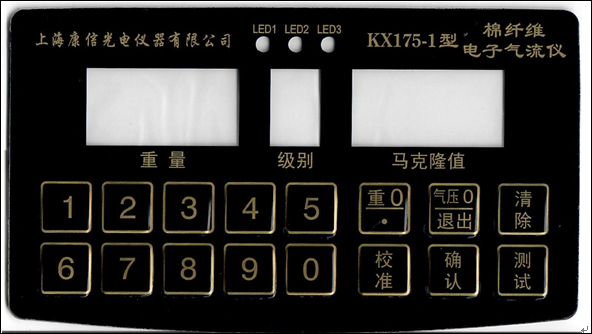

1）面闆（如圖二）：

2）按鍵定義：

①數碼鍵：有0-9共十個，通常用于校正參數的輸入。

②重O鍵：通常用于重量校零之用，當在校準參數狀态時其爲小數點。

③壓O鍵：通常用于氣壓校零之用。

④返回鍵：可在任何狀态下返回初始值。

⑤校準鍵：用于馬克隆值的校準。

⑥确定鍵：設置的參數或功能确定其有效。

⑦測試鍵：用于重量修正的測試。

⑧左邊燈亮表示重量讀數爲負值；

  右邊燈亮表示氣壓讀數爲負值；

  中間燈亮表示在重量修正時秤量盤上的棉花重量已被電腦記錄。

⑨顯示屏：左三位數一般表示重量，但在校準時，作爲馬克隆值的輸入。

  中間一位數無任何動作時，顯示P。在馬克隆值測試時顯示馬克隆值的等級A、b、C。
